בדיקת מערכות מתח גבוה

מכון התקנים הישראלי מבצע שירות עבור הציבור, יבואנים ויצרני ציוד ומערכות מתח גבוה של דו"ח בדיקת התאמה לתקני IEC של רכיבי ציוד ומערכות השונות (IEC 62271 61869,60099-4 על כל חלקיהם) , זאת בכפוף לעמידה בכלל דרישות החוק בישראל ולפי הנחיות חח"י בהתאם לסביבת התקנתם בשטח.


מערכות וציוד מתח גבוה – תקינה הIEC רלוונטית:

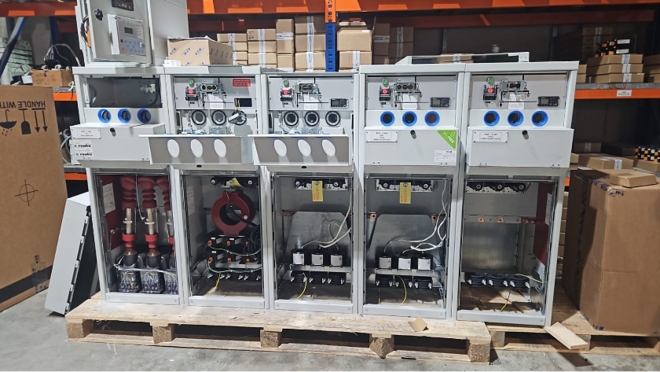

  1. מבנה לוחות מתח גבוה עד 52kV – לפי IEC 62271-200
  2. מפסקי עומס מתח גבוה בנוזל, גז או ואקום עד 52kV IEC 62271-100,103
  3. מנתקי עומס ומקצרי הארקה – IEC 62271-102
  4. נתיכים – IEC 62271-105

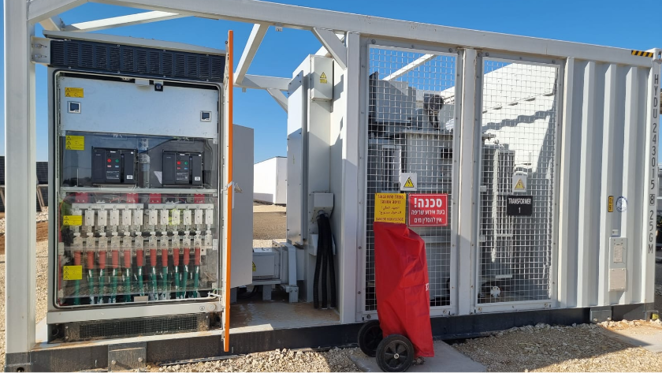

  5. מבנה חדר קבוע או מכולה מתח גבוה – IEC 62271-202 ,312
  6. ציוד להגנות ברקים – IEC 60099-4
  7. שנאי זרם למדידה – IEC 61896-2
  8. שנאי מתח למדידה – IEC 61896-3
  9. ציוד עזר לבקרה דיגיטלית – IEC 61896-9

מערכות וציוד אלו מותקנים במתקני צריכה או ייצור פרטיים, הליך בחינת התאמתם לתקן ,הינו חלק משרשרת הבדיקות של מתקן מ"ג המבוצע בטרם חיבור המתקנים לרשת החלוקה, או מעת לעת לפי בדיקת מדגם לבקשת לקוח.

דו"ח אישור התאמה לתקן של ציוד זה , יינתן על בסיס בדיקת תיעוד ביצועים ועמידה מלאה במבחנים, לפי תעודות בדיקה עדכניות מטעם מעבדות מוסמכות בארץ ובחו"ל, לפי ISO-17025

רשימת ציודים ומערכות מאושרות, תפורסם ותעודכן מעת לעת באתר מכון התקנים.

לחיפוש שנאים מאושרים לחץ כאן

מיקוד סוגי הבדיקות ודרישות ברירת המחדל, יהיו בהתאמה לתנאי סביבה במקום ההתקנה בארץ, כל זאת במטרה לצמצם את ההסתברות לפגיעה ברשת החלוקה ותוך שמירה על עמידות הציוד בדרישות האיכות והבטיחות המפורטים בתקן, הבדיקות השכיחות והעיקריות הינם:


בדיקות אב טיפוס

  • בדיקות חוזק דיאלקטריות .
  • בדיקות הפרעות מתח מתקשורת רדיו
  • בדיקות התנגדויות
  • בדיקות רציפות זרם
  • בדיקות זרם קצר ושיא
  • בדיקות IP/IK
  • בדיקות אטימות (מערכות גז/ואקום)
  • בדיקות EMC
  • בדיקות מעגלי עזר בקרה ופיקוד
  • תוספת בדיקות למערכות ואקום (X-Radiation).
  • בדיקות תפעוליות - מכאניות

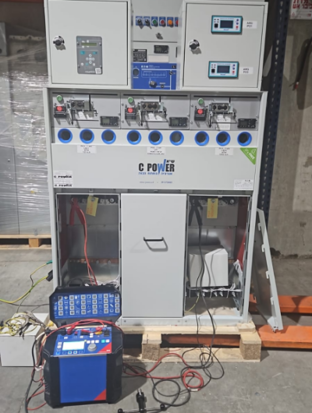

בדיקות מחזוריות

  • בדיקות דיאלקטריות חלקיות – מעגל ראשי
  • בדיקות מעגלי עזר ובקרה
  • בדיקת התפרקויות חלקיות – חלק מהציוד
  • בדיקות התנגדות מעגל ראשי (תאימות לאב טיפוס).
  • בדיקות אטימות – גז / ואקום (Tightness).
  • בדיקות תפעוליות – התאמה לעיצוב המתוכנן

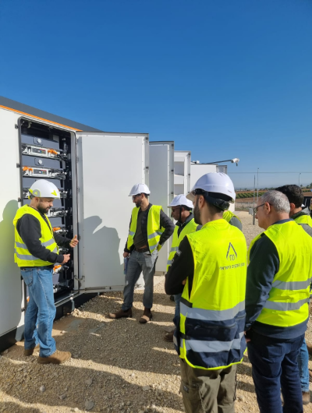

בדיקות מחזוריות באתר התקנה בשטח

חלק אפשרי של בדיקות מחזוריות יבוצעו בשנית, ע"י בדיקת עדות EVIDENCE TEST של המכון באתר התקנה או אחסנה לאחר הרכבה וחיווט המוצר בישראל לצרכי הלקוח בערכי בדיקה לעיל של עד 80% מערך הבדיקה שבוצע בחו"ל במעבדת יצרן הציוד.

​חברת החשמל לישראל-פרסום הליך אישור התאמה לתקן של מערכות מתח גבוה טרום חיבור לרשת החשמל הארצית​
