בדיקת התאמה לתקן של שנאי הספק – מתח גבוה
מכון התקנים הישראלי מבצע שירות של בדיקת התאמה לתקן ובמתן אישור דגם לשנאי הספק , בתיאום עם חברת החשמל לישראל, להתקנה קבועה של שנאים (שנאי שמן/ שנאי יבש), במתקני צריכה או ייצור המתחברים לרשת חברת החשמל במתח גבוה, כחלק מתהליך בדיקת מתקני מ"ג המבוצע בטרם חיבור המתקנים לרשת החלוקה.
בדיקות ההתאמה לתקן של שנאי הספק, הינן בהתאם לתקנות החשמל ולדרישות תקן ישראלי ת"י 60076 על כל חלקיו.
אישור התאמה לתקן לשנאי הספק, יינתן על בסיס בדיקת תיעוד ביצועים ועמידה מלאה במבחנים, לפי תעודות בדיקה עדכניות מטעם מעבדות מוסמכות בארץ ובחו"ל, לפי ISO-17025.
רשימת שנאים שקיבלו אישור , תפורסם ותעודכן מעת לעת באתר מכון התקנים ויהיו תקפות עד ל 4 שנים.
מיקוד סוגי הבדיקות ודרישות ברירת המחדל, יהיו בהתאמה לתנאי הסביבה במקום ההתקנה בארץ, כל זאת במטרה לצמצם את ההסתברות לפגיעה ברשת החלוקה ותוך שמירה על עמידות הציוד בדרישות האיכות והבטיחות המפורטים בתקן.
רשימת הבדיקות המרכזיות, לפי דרישות התקן, בחלוקה הבאה:
בדיקות אב-טיפוס לטובת אישור דגם של שנאי (type test):
- בדיקת עליית טמפרטורה.
- בדיקת עמידה במתח אימפולס.
- מדידת הפסדים ללא עומס וזרם ב-90% ו-110% מהמתח הנקוב.
- קביעת רמת הקול- DB.
- מדידת צריכת החשמל של מערכות הקירור בשנאים עם אוורור מאולץ.
בדיקות מחזוריות (routine test):
- מדידת יחס השנאה, ויציבות מתח בצד ראשוני ומשני.
- מדידת התנגדות הסלילים.
- מדידת עכבת קצר והפסדי שנאי בעומס.
- מדידת הפסדי שנאי ללא עומס.
- בדיקת יכולת עמידה במתח עבודה.
- בדיקת יכולת עמידה במתח מושרה.
- מדידת התנגדות בידוד.
- בדיקת דליפות נוזל עם לחץ עבור שנאים טבולים בשמן.
- בדיקה תפעולית של משנה דרגות, במידת הצורך.
בדיקות מיוחדות לפי בקשת הלקוח (special test):
- מדידת עכבת הקצר UK%.
- מדידת עמידות נוזל הקירור (שמן).
- מדידת עובי צבע.
- בדיקת תפקוד של מעטה המגן.
- מדידת מקדם פיזור tan δ.
- בדיקות לפי דרישות לקוח נוספות בהתאם להגדרות חברת החשמל.
מהנדסי החשמל במעבדה לחשמל ואלקטרוניקה במכון התקנים יסייעו לכם בשירות מקצועי, מהיר ואיכותי לפרטים נוספים, מוזמנים ליצור איתנו קשר לאפיון הבקשה ולהמשך טיפול.

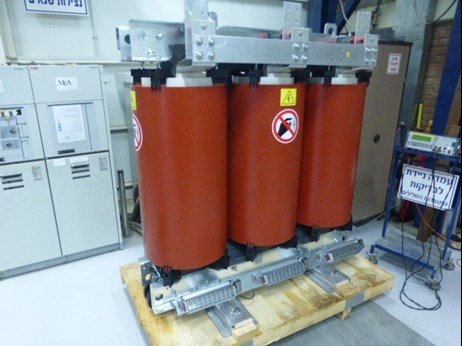

תמונה של שנאי יבש

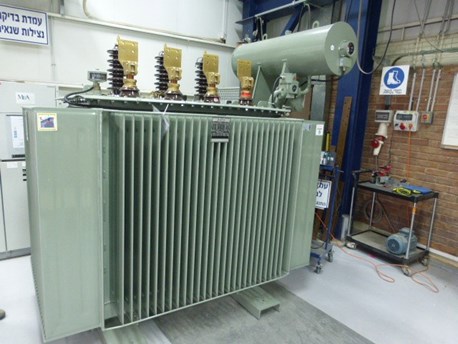

תמונה של שנאי שמן
ליצירת קשר :
דוא"ל: shanaim@sii.org.il
טל: 03-6465160
טל: 03-6465032
