"תו-תקן" ללוחות חשמל לפי ת"י 61439-2

לוחות חשמל הנבדקים במסלול "תו תקן" הינם לוחות חשמל תקניים ואיכותיים ביותר.

כיום במסגרת "תו תקן" ישנם כ- 170 היתרים מאושרים לכ 110 יצרנים מרכיבים בישראל, המשמעותיים והפעילים ביותר בתעשייה זו.

מדוע כדאי לבחור במסלול "תו תקן"?

1. ליווי מקצועי:
   מומחי מכון התקנים מהנדסי חשמל עם ניסיון רב שנים ילוו את הבדיקות ואת התהליך באופן מקצועי, לפי השלבים הבאים:
   א.ליווי מקדמי - הליך בירורים מוקדמים לאישור יצרן מרכיב (היתר תו תקן לסיסטם נבחר)
   ב.הדרכה מקצועית טכנית והסמכה – במקביל להליך ההכשרה והסמכה שמתבצע ע"י יצרן המקור, מהנדסי המעבדה במכון התקנים מקיימים מספר בחינות לבירורים מוקדמים, של תהליכי יצור שונים של לוחות ודגמים מייצגים מהסיסטם הנבחר ובוחנים התאמה של איכות הביצוע לכלל סעיפי התקן.
   ג.ליווי שוטף - ליווי שנתי לפי תוכנית פיקוח של בחינות תהליך משולבות (בהן נבדקות גם התאמה לדרישות התקן) ברצפת היצור. בין הנושאים הנבדקים: בדיקת התאמה של תכנון הלוח למקום ההתקנה ספציפי, תצורת מבנה הלוח לפי סיסטם (מימוש הנחיות יצרן המקור), עמידות פסי צבירה לעליית טמפרטורה ומאמצים דינאמיים בקצר חשמלי, חיווט והרכבה של ציוד מיתוג ואביזרי עזר, ידע וכשירות של העובדים בקו היצור לביצוע הרכבה וחיווט לרבות בדיקות סופיות ללוח.


2. היתר לסימון לוחות במדבקת תו תקן : יצרן שסיים בהצלחה את הליך המקדמי של המעבדה, ובהתאם להמלצה ועדה מקצועית ואישור ועדת היתרים, מקבל היתר ייחודי המפורסם באתר האינטרנט של המכון.
   היתר תו התקן מעיד כי היצרן רשאי לסמן לוחות עם מדבקת "תו תקן" (מוגדר לפי סיסטם, רמת זרם, וסוג ציוד), כתנאי לתחילת הליך הבירורים המוקדמים, היצרן המרכיב התחייב חוזית מול המכון, לקיום ויצור הדיר ומחזורי של לוחות חשמל תקניים בהתאם להיתר/ים שנתנו לו בלבד ולפי כלל דרישות החוק ותקן 61439-2, ובשקיפות מלאה תוך שיתוף פעולה מלא וקיום שגרת מבדקי פיקוח. אישור זה מהווה ייתרון שיווקי המעיד כי המוצר נבדק ואושר על ידי מכון התקנים הישראלי.




3. שותפות לשיח מקצועי בין גורמי התעשייה המרכזיים:
   ביניהם- יצרני המקור, יצרנים מרכיבים, וספקי הציוד הנלווה ללוחות במטרה משותפת לשיפור מתמיד של ייצור איכותי של לוחות חשמל.


4. אישור סיסטמים ליצרני מקור: תמיכה ופיתוח סיסטם חדש או שדרוג קיים, ביצוע בדיקות מעבדה במכון בנוסף לליווי בדיקות משלימות לסיסטם במעבדת היצרן בחו"ל, ומתן אישור רשמי על התאמה מלאה לדרישות התקן.

רקע מקדים על חוק החשמל ותקנות החשמל

תחיקה ותחולת תקן על יצור לוחות חשמל בישראל – יצור לוח חשמל כפי הגדרתו בחוק החשמל (מסד או מבנה שעליו מורכב ציוד החשמלי להבטחה של מיתקן חשמל, לפיקוד ולפיקוח) מחויב להיות תואם לתקן הרשמי החל עליו ת"י 61439, ראה פירוט חוק ותקנות החשמל וכן הרחבה לפי סעיף 9 בחוק התקנים:

תקנה 3 בתקנות החשמל (התקנת לוחות במתח עד 1000 וולט), תשנ"א ,1991 נקבע:

1. לוחות יתאימו לפחות לתקנים שיחולו עליהם במפורש בתקנות לפי החוק.
2. לוח יתוכנן בידי חשמלאי בלבד; לוח יותקן ויתוחזק בידי חשמלאי או בפיקוחו.

מלבד הדרישות האמורות של תקנות החשמל, חלות על הלוח, כמוצר, הדרישות המעוגנות בת"י 61439 על כל חלקיו. תקן זה הוא תקן רשמי. על פי סעיף 9 בחוק התקנים:

1. לא ייצר אדם מצרך, שמפרט שלו נקבע כתקן רשמי.
2. לא ימכרנו, לא ייבאו, לא ישתמש בו בכל עבודה שהיא ולא יבצע עבודה שהכללים הטכניים של תהליכיה נקבעו כתקן רשמי.

רשות החשמל קבעה בנייר עמדה שפורסם לציבור במסגרת ועדת פירושים:
חלוקת תחומי האחריות בנושא יצור לוחות חשמל בישראל

‏א. אחריות מתכנן הלוח - הלוח יתוכנן בידי חשמלאי, בעל רישיון מתאים לגודל הלוח המתוכנן שנקבע על פי גודל המפסק הראשי של הלוח.
ב. ‏אחריות מבצע הלוח - הלוח יותקן על ידי חשמלאי, בעל רישיון מתאים לגודל הלוח שנקבע על פי גודל המפסק הראשי של הלוח, או בפיקוחו.
ג. אחריות יצרן מרכיב הלוח - הרכבת הלוח כמוצר חייבת להתאים לכל דרישות התקן הרשמי ת"י 61439, האחריות על קיום דרישות התקן חלה על מייצר הלוח.

תחולת תקנים רלוונטיים - המסד של הלוח והאביזרים המורכבים עליו יתאימו לתקנים רלוונטיים החלים עליהם.

תכנית פיקוח שנתית – תו תקן לוחות חשמל

לכל יצרן במסגרת הליך "תו תקן" ללוחות חשמל, מתקיימת אחת לרבעון לכל הפחות בחינת תהליך משולבת ע"י מהנדס חשמל בודק מטעם המכון.

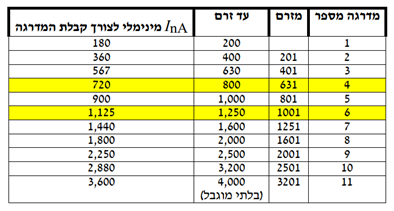

הבחינה מתקיימת באתר היצרן ברצפת היצור, לוודא יכולת יצור מחזורית לפי גודל חיבור מקסימלי לי המדרגות הבאות:

מסגרת הפעילות ישנה שגרת מבדקים:

1. בדיקת התאמה לתקן ומתן אישור עמידה בכלל דרישות התקן, פיתוח תצורת מבנה חדשים בסיסטמים קיימים מול יצרני המקור.
2. בדיקות והתאמות במבנה סיסטם קיים מאושר-בהתאם לדרישות ספציפיות של שינוי Design של יצרן מרכיב בפיקוח מול יצרן מקור, הליך חישובי או נגזרת וכן בדיקות בפועל במעבדת המכון ו/או תמיכה טכנית מקצועית, בבדיקות במעבדות בחו"ל בהתאם להסכמי הכרה לפי ISO 17025.
3. בדיקת תהליך של איכות ביצוע העבודה ברצפת הייצור במפעל, בהתאם לנת"ם.
4. בדיקת התאמה לתקן של לוח או לוחות, ברצפת היצור במפעל, בשלבי חיווט והרכבה שונים, בהתאם למועד המבדק.
5. בדיקת התאמה לתקן ומתן אישור לציוד עזר המורכב בלוחות סיסטם – בהתאם לדרישה של השוק באמצעות יצרן מרכיב בדיקה של ציוד עזר ללוחות (ציוד הגנה בפני חשמול והתחשמלות , ציוד מיתוג וחיגור, כבלים ומוליכים, גופי תאורה, ורכיבי פיקוד).
6. בדיקת התאמה לתקן של לוחות בחיווט והרכבה סופי, בפס היצור במפעל, או בהתקנה באתר לקוח, לפי דרישה.

יצרנים שאינם עומדים בכללי הפיקוח , מסיבות שונות כגון היעדר יצור קבוע בהתאם להיתר שנקבע ועד יצור לוחות עם ליקויים חמורים, באופן מחזורי ללא מגמת שיפור, ננקטים נגדם סנקציות מהורדת זרם בהיתר קיים, ועד ביטול היתר מוחלט.

כל זאת, בהתאם להליך מקדים בפני ועדה מקצועית ופסיקה של ועדת ההיתרים (ועדות אלו הינם מיוצגים גורמים חיצוניים למכון מהמגזר התעשייתי, משרדי תכנון, ומהנדסים במוסדות וארגונים מרכזיים במשק).
